脉冲调制微波等离子体实现高效固氮，中智科仪2DSPC单光子相机破解高温测量难题

突破传统热等离子体能效瓶颈，武汉大学团队在《Journal of Physics D: Applied Physics》发表最新研究成果

一、导读

武汉大学电气与自动化学院联合云南电网公司电力研究院，在《Journal of Physics D: Applied Physics》上发表了一项关于脉冲调制微波空气等离子体用于氮氧化物合成的重要研究。该研究通过高频脉冲调制技术（10-100 kHz），在大气压条件下实现了氮气的高效固定，将能耗降低至2.98 MJ mol⁻¹，较传统方法节能超过20%。

值得一提的是，研究中采用的中智科仪逐光2DSPC单光子计数相机，成功解决了高温等离子体环境下温度精确测量的技术难题，为实验数据的可靠性提供了有力保障。

二、研究背景

氮元素是生命体的必需元素，然而大气中占78%的氮气由于N≡N三键的高稳定性（解离能高达945.33 kJ mol⁻¹），无法被直接利用。传统的哈伯-博斯法合成氨工艺虽然满足了全球农业50%以上的氮肥需求，但其能耗占全球能源消耗的1%-2%，年碳排放量超过3亿吨，亟需开发更环保、高效的固氮新技术。

等离子体技术作为一种电能驱动的替代方案，具有快速启停、可与可再生能源无缝集成等优势，其理论能耗仅为0.2 MJ mol⁻¹，远低于传统工艺。然而，常规微波等离子体容易产生高温“热等离子体”，大量能量浪费在气体加热而非分子激发上，导致实际能效大幅降低。

三、技术突破：脉冲调制实现精准温控

创新实验方案

研究团队构建了一套完整的大气压脉冲调制微波等离子体系统（图1），核心创新在于通过高频脉冲调制（10-100 kHz）和瑞利散射测温技术的结合，实现了对等离子体状态的精确监控。

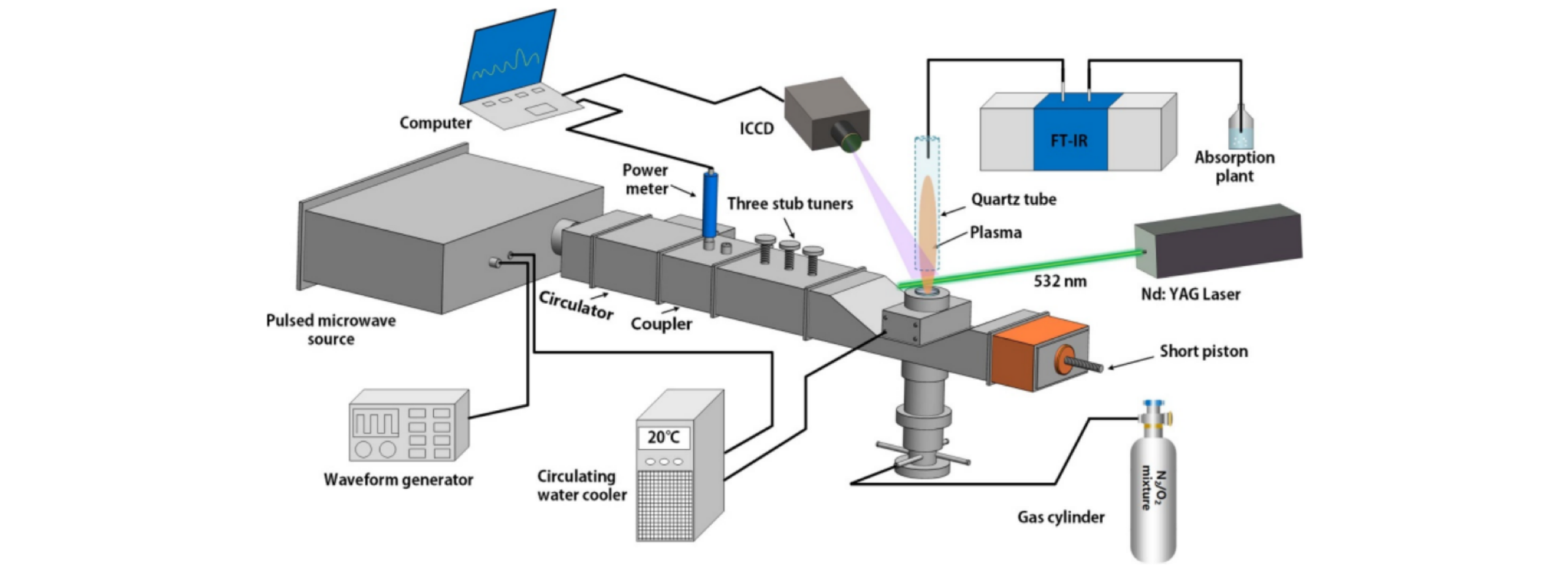

图1. 实验装置示意图

实验发现，当占空比从100%降低至40%时，等离子体温度从约4900K显著下降至2700K（图2）。这种温度的可控调节有效抑制了振动-平动弛豫过程，使更多能量用于N₂和O₂分子的激发，而非气体加热。

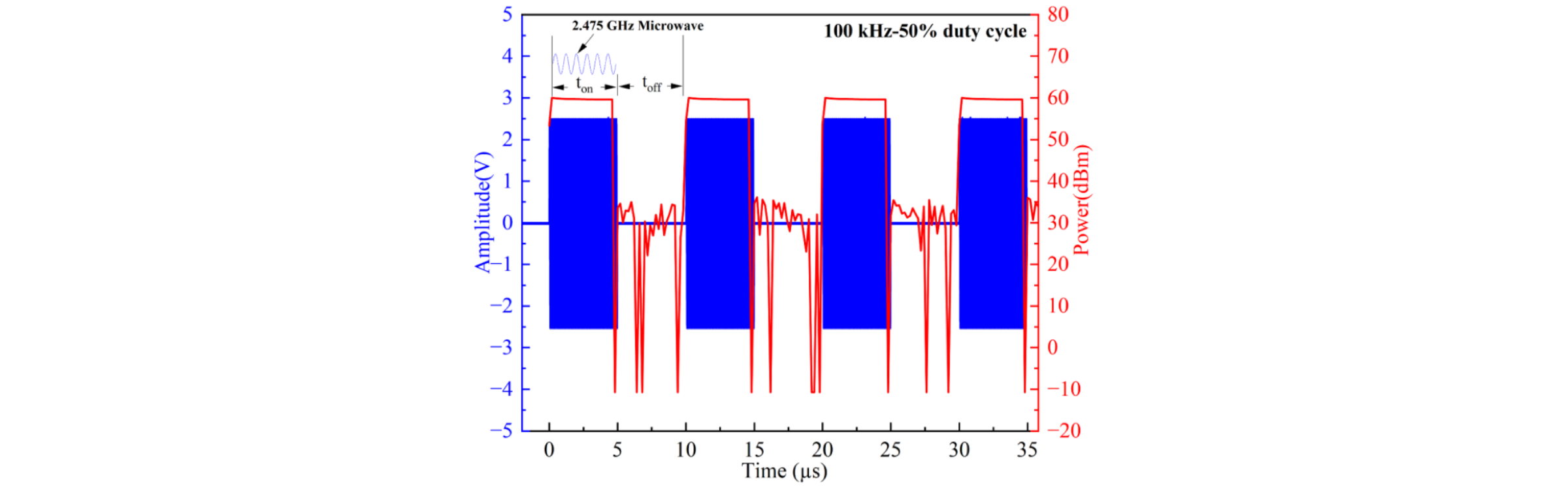

图2. 脉冲调制原理及实测脉冲功率曲线

中智科仪技术的关键作用

瑞利散射测温：中智科仪2DSPC相机凭借其高时间分辨率（3ns/500ps真实光学快门）和精准同步时序控制（10ps精度），成功捕捉到瞬态等离子体的温度分布，为优化脉冲参数提供了关键数据支持。

中智科仪2DSPC相机凭借其高时间分辨率（3ns/500ps真实光学快门）和精准同步时序控制（10ps精度），成功捕捉到瞬态等离子体的温度分布，为优化脉冲参数提供了关键数据支持。

图3. 不同条件下微波空气等离子体羽流形态

四、硬核利器：逐光2DSPC单光子计数相机

中智科仪自主研发的逐光2DSPC单光子计数相机，正是为解决此类高难度科研测量任务而设计：

技术优势突出

• 170万像素阵列单光子计数采集：满足高空间分辨率需求
• 高达500KHz快门重复频率：完美匹配高频脉冲调制实验
• 先进的Hi-QE及GaAs光阴极：确保微弱信号的高灵敏度探测
• 全局快门sCMOS芯片：避免滚动快门带来的图像畸变

五、实验结果与性能突破

能耗显著降低

通过系统优化脉冲参数、气体流量和O₂比例，研究取得了显著成效：

• 最低能耗：2.98 MJ mol⁻¹（低占空比+高流量条件）
• 能效提升：占空比40%时，能耗较满载降低约21%
• 最佳O₂比例：40%-50% O₂含量时能耗最低（3.03 MJ mol⁻¹）

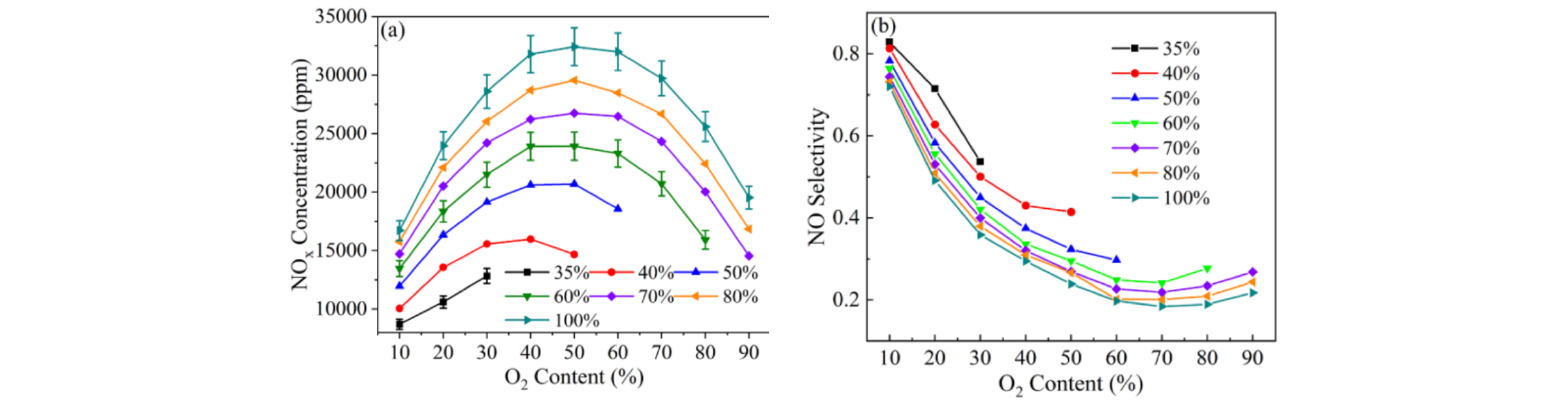

图4. (a) O2含量对氮氧化物浓度的影响；(b) O2含量对NO选择性的影响

六、应用前景广阔

该技术为绿色氮肥生产提供了新路径，特别适合与风电、光伏等间歇性可再生能源耦合，实现“绿电”到“绿肥”的直接转化。未来在农业、化工、环保等领域具有广泛应用潜力。

七、总结与展望

本研究成功展示了脉冲调制微波等离子体在大气压条件下实现高效固氮的可行性，突破了传统热等离子体的能效瓶颈。中智科仪的高性能成像系统为实验提供了关键技术支持，彰显了国产高端科研仪器在前沿科学研究中的重要价值。
