一、钙钛矿纳米晶：下一代光电材料的“明日之星”

金属卤化物钙钛矿纳米晶（PNCs），又称钙钛矿量子点，是一类新型纳米材料，兼具高效光致发光（PL）、可调带隙、强光吸收等突出特性。凭借简单的制备工艺，它们在显示、照明、激光、光电探测等多元光电器件领域展现出巨大的应用潜力。

然而，钙钛矿纳米晶器件在实际工作时，通常由连续波（CW）光泵浦驱动，而传统的时间分辨光致发光（TRPL）测量却使用超快脉冲激光激发。这种测量条件与实际工作条件之间的巨大差异，使得研究人员长期以来无法准确了解材料在真实工况下的电荷复合行为。

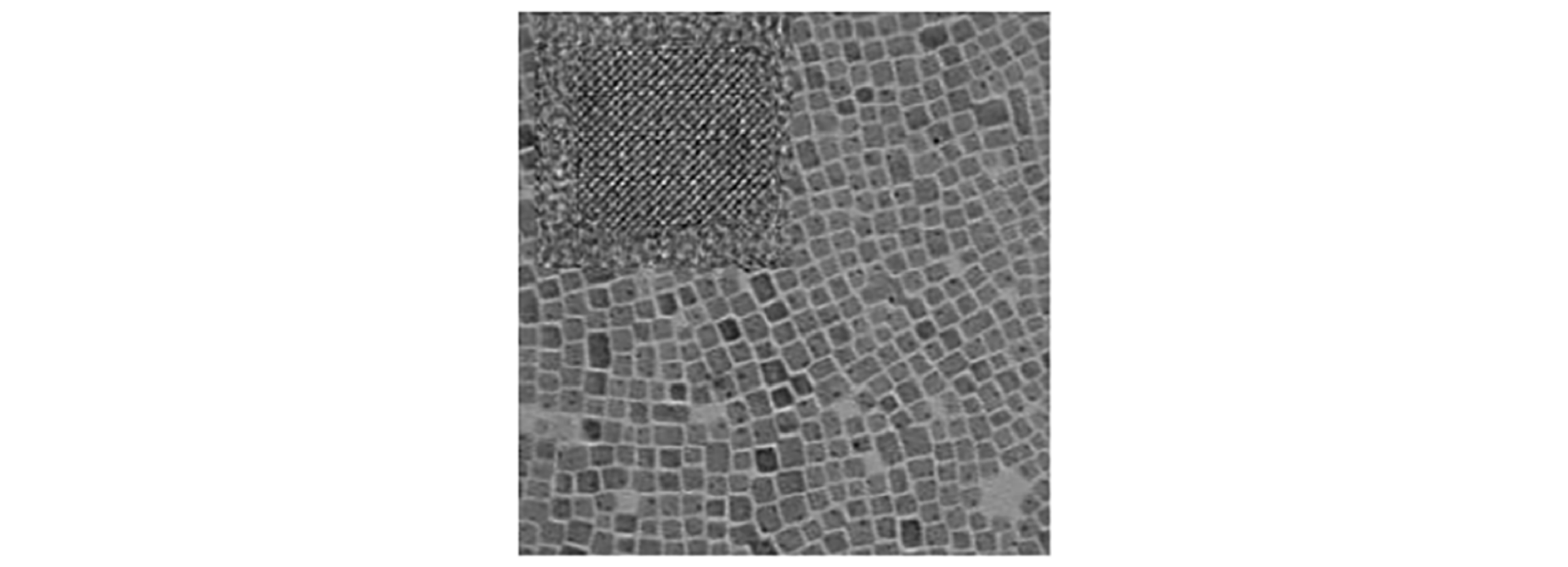

CsPbBr₃钙钛矿纳米晶TEM图像（平均边长10.4 nm，插图HR-TEM显示0.42 nm晶面间距）

二、客户痛点：传统测量与真实工况的“断层”

为什么传统TRPL无法反映真实工况？

      • 激发条件差异：TRPL使用超快脉冲激光（6 kHz），而实际器件由CW光驱动。

      • 峰值功率鸿沟：相同泵浦通量下，超快脉冲的峰值功率密度比CW光高数个数量级。

      • 非线性假象：脉冲激发下可观测到Auger复合等非线性过程，在CW条件下几乎不会发生。

      • 原位信息缺失：典型TRPL测量无法同步获取稳态PL光谱，难以建立动力学与稳态特性的关联。

      • 光降解混淆：长时间测量可能导致样品不可逆变化，干扰真实动力学数据。

中国人民大学化学与生命资源学院先进光转换材料与生物光子学重点实验室、清华大学物理系组成的联合研究团队，迫切需要一种能够在连续波工作条件下，以微扰方式同步获取稳态PL光谱和TRPL动力学的原位表征方案。

三、逐光IsCMOS像增强相机：让微弱光子无处遁形

集成原位PL光谱平台示意图：CW二极管+皮秒脉冲二极管共聚焦，PL信号分束后分别进入光谱仪和PMT/TCSPC模块

研究团队构建了集成原位光谱平台，核心探测设备包括光谱仪（AvaSpec-ULS2048XL）用于稳态PL光谱采集，PMT（Hamamatsu H7421）配合TCSPC模块（PicoQuant PicoHarp 300）用于TRPL动力学测量，以及用于宽场PL显微镜成像的中智科仪逐光IsCMOS-TRC411像增强相机。

论文Methods部分明确指出：为实现宽场PL显微镜成像，457 nm连续激光经物镜（Nikon CF Plan Apo 150×）聚焦于PNC薄膜表面，产生的PL信号由IsCMOS-TRC411相机（Intelligent Scientific Systems）进行可视化采集。

四、核心性能优势

•  高增益：MCP像增强 放大数万倍
• 纳秒门控：精准时间窗口 抑制背景噪声
• 宽场成像：大面积视场 空间分辨发光
• 高信噪比：热电冷却 极低暗噪声

关键技术特点

• 像增强技术：内置微通道板（MCP）像增强器，将微弱PL信号放大数万倍。
• 纳秒级光学门控：可精确控制曝光时间窗口，有效抑制背景噪声。
• 宽场成像能力：搭配150×高NA物镜，实现微米级空间分辨的PL发光分布成像。
• 高灵敏度探测：热电冷却传感器，暗计数极低，适合长时间积分采集。
• 实时可视化：即时显示PL发光图案，直观验证材料发光均匀性和效率。

五、工作原理：原位光谱平台的精妙设计

研究团队的原位PL光谱平台巧妙解决了“测量条件≠工作条件”的核心矛盾：

• 双光束共聚焦：450 nm CW二极管提供真实工作条件下的稳态激发，405 nm皮秒脉冲二极管（5 MHz）作为微扰探测源。
• 皮秒脉冲替代飞秒：脉冲频率从6 kHz提升至5 MHz，大幅缩短积分时间，保证高质量数据。
• 7:3分束采集：70% PL信号进入光谱仪记录稳态光谱，30%进入PMT/TCSPC模块测量TRPL动力学。
• 长通滤波去激发：滤除激发光后仅采集纯PL信号。
• IsCMOS独立成像：在另一光路中，PL信号经物镜放大后由IsCMOS相机直接成像。

原位PL光谱（左：波长-时间热图）和同步TRPL动力学（右：三组数据高度一致，平均寿命变化仅~4%）

六、关键验证：原位TRPL与传统TRPL的对决

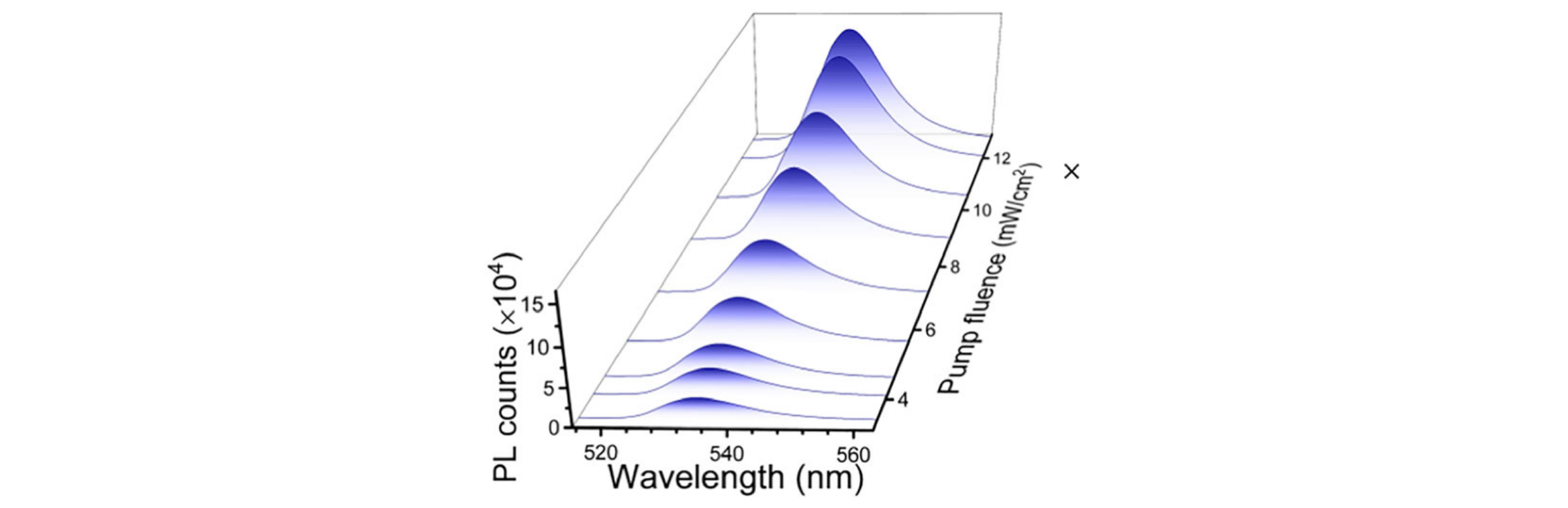

CW泵浦强度依赖PL性质（左：稳态PL光谱超线性增长；右：原位TRPL显示寿命延长，与典型TRPL预测相反）

研究团队系统对比了传统TRPL与原位TRPL的结果，发现了一个令人震惊的“悖论”：

• 传统TRPL预测：高泵浦通量下Auger复合加速，PL寿命缩短
• 原位TRPL发现：随CW泵浦强度从0.64增至12.74 mW/cm²，PL寿命反而延长37%（1.85 ns → 2.53 ns）
• 稳态PL验证：PL强度呈超线性增长（20倍泵浦强度增幅后，PL强度增加超过20倍），PL量子产率提升
• 机制解释：高载流子密度填充陷阱态，抑制非辐射复合——而非Auger复合主导

这一发现直接颠覆了被广泛接受的Auger复合模型，揭示了在真实CW工作条件下，钙钛矿纳米晶薄膜的电荷复合动力学由载流子-陷阱态相互作用主导。

七、IsCMOS成像直击：光致发光的空间密码

左：PNC薄膜从纳米颗粒到烧结大晶粒的形态演化；右：不同激发功率下的宽场PL显微镜图像（IsCMOS-TRC411采集），清晰显示PL效率提升

IsCMOS-TRC411相机采集的宽场PL显微镜图像（Fig. 5d），直观展示了不同CW激发条件下的发光空间分布。研究团队通过同时降低激发功率（P）和延长积分时间（Γ）保持P×Γ恒定，发现PL强度随P降低而显著下降，证实高CW激发确实提升了PL量子产率。

原位TRPL动力学（a：溶液中几乎不受CW强度影响；b：薄膜中双指数拟合；c：快/慢衰减分量寿命随CW强度演化）

定量分析揭示：快衰减分量（τ₁，源于晶界/表面复合）寿命延长37%，权重从78%降至60%；慢衰减分量（τ₂，源于晶粒体内复合）变化小于13%。这证明高CW泵浦填充了晶界/表面的陷阱态，抑制了非辐射复合通道。

关键价值

原位光谱结果展示了稳态PL强度和TRPL寿命随CW泵浦通量增强的协同增长，这反映了钙钛矿纳米晶薄膜在真实工作条件下——而非典型TRPL技术所揭示的——电荷复合的全貌。”

八、应用价值与前景

这项发表于Nature Communications的研究，为钙钛矿光电器件的原位诊断提供了范式革新，对以下领域具有重要价值：

• LED器件优化：澄清高功率激发下PL效率提升机制，指导高效发光器件设计
• 激光器研发：揭示CW泵浦条件下的增益动力学，助力低阈值激光器开发
• 太阳能电池：理解稳态光照下的电荷复合行为，提升光电转换效率
• 显示技术：为钙钛矿量子点显示器的亮度与稳定性优化提供理论依据
• 原位表征平台：可推广至其他光电材料体系的真实工况诊断

九、结语

中国人民大学联合研究团队通过自主研发的集成原位PL光谱平台，成功实现了钙钛矿纳米晶薄膜在连续波工作条件下的原位时间分辨表征。逐光IsCMOS-TRC411像增强相机在宽场PL显微镜成像中发挥了关键作用，以高灵敏度、空间分辨的方式直观验证了材料发光效率的提升。

这项研究不仅颠覆了Auger复合模型的传统认知，更重要的是建立了“测量条件=工作条件”的表征范式——而这正是中智科仪IsCMOS像增强相机等先进探测设备所赋能的科学突破。

关于逐光IsCMOS-TRC411像增强相机
中智科仪逐光IsCMOS-TRC411是一款高性能像增强型CMOS相机，内置微通道板（MCP）像增强器，具备单光子级探测灵敏度、纳秒级光学门控、大面积宽场成像等核心优势。产品广泛应用于宽场荧光显微镜、PL成像、燃烧诊断、等离子体可视化、量子光学等低光强成像领域，为科学研究提供高时间分辨、高空间分辨的光学探测解决方案。

免责说明：中智科仪（北京）科技有限公司公众号发布的所有内容，包括文字和图片，主要基于授权内容或网络公开资料整理，仅供参考。所有内容的版权归原作者所有。若有内容侵犯了您的权利，请联系我们，我们将及时处理。
