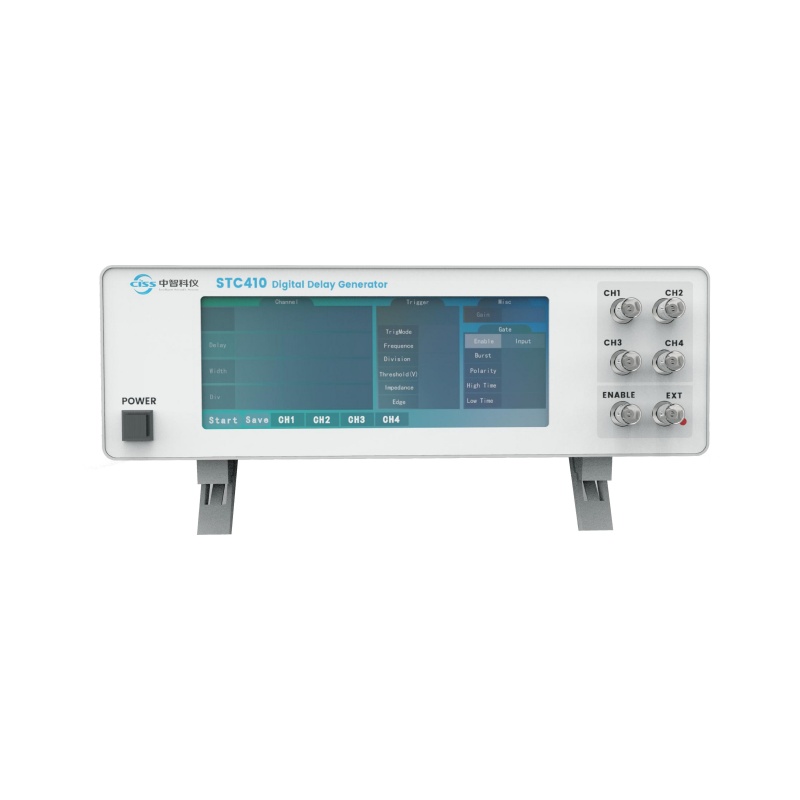

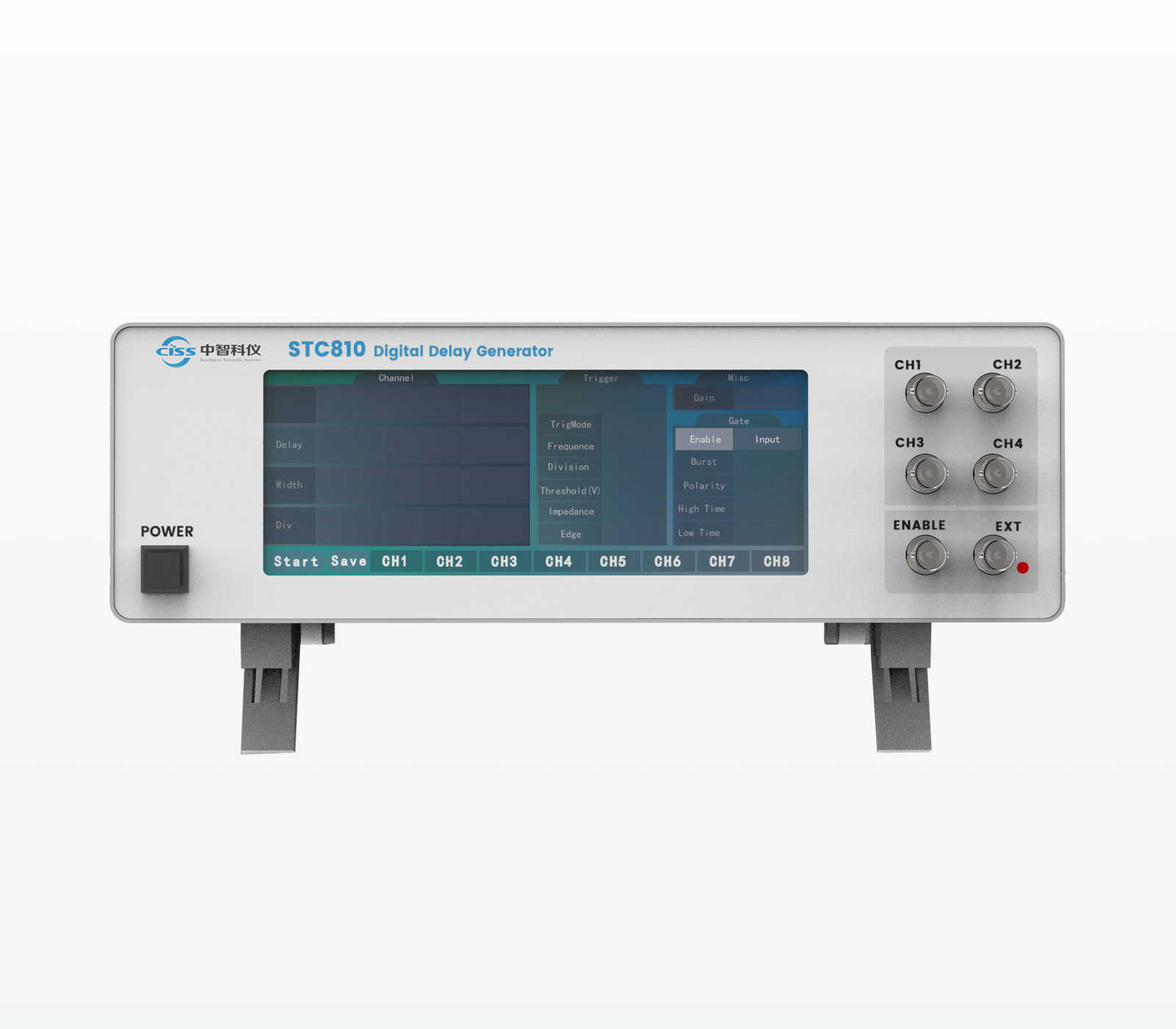

STC410&810多通道数字延迟脉冲发生器
中智科仪自主研发的STC系列多通道数字延迟脉冲发生器是一款专为科研工作者设计的便捷精巧的时钟同步装置。该装置最多支持八个独立可控的延迟输出通道，允许您灵活调整延迟、脉冲宽度、频率和触发脉冲幅值等参数，延迟和脉宽设置分辨率仅为10ps，通道间抖动小于35ps。此外，它还支持分频处理，在外部触发模式下，内置延迟短至70纳秒，支持低至0.25V的触发阈值。在外触发方式上，兼容上升沿和下降沿触发，同时支持高阻抗和低阻抗匹配。
产品介绍 Product introduction
中智科仪自主研发的STC系列多通道数字延迟脉冲发生器是一款专为科研工作者设计的便捷精巧的时钟同步装置。该装置最多支持八个独立可控的延迟输出通道，允许您灵活调整延迟、脉冲宽度、频率和触发脉冲幅值等参数，延迟和脉宽设置分辨率仅为10ps，通道间抖动小于35ps。此外，它还支持分频处理，在外部触发模式下，内置延迟短至70纳秒，支持低至0.25V的触发阈值。在外触发方式上，兼容上升沿和下降沿触发，同时支持高阻抗和低阻抗匹配。
STC系列多通道数字延迟脉冲发生器配备了自主研发的智能软件控制系统，使操作灵敏且精准。该软件不仅能够直观地展示设置，还能有效地简化实验操作的复杂性，为科研工作提供便利。无论是调整延迟，设置脉冲宽度还是频率等参数，STC系列多通道数字延迟脉冲发生器都能够在实验过程中发挥出色的作用。

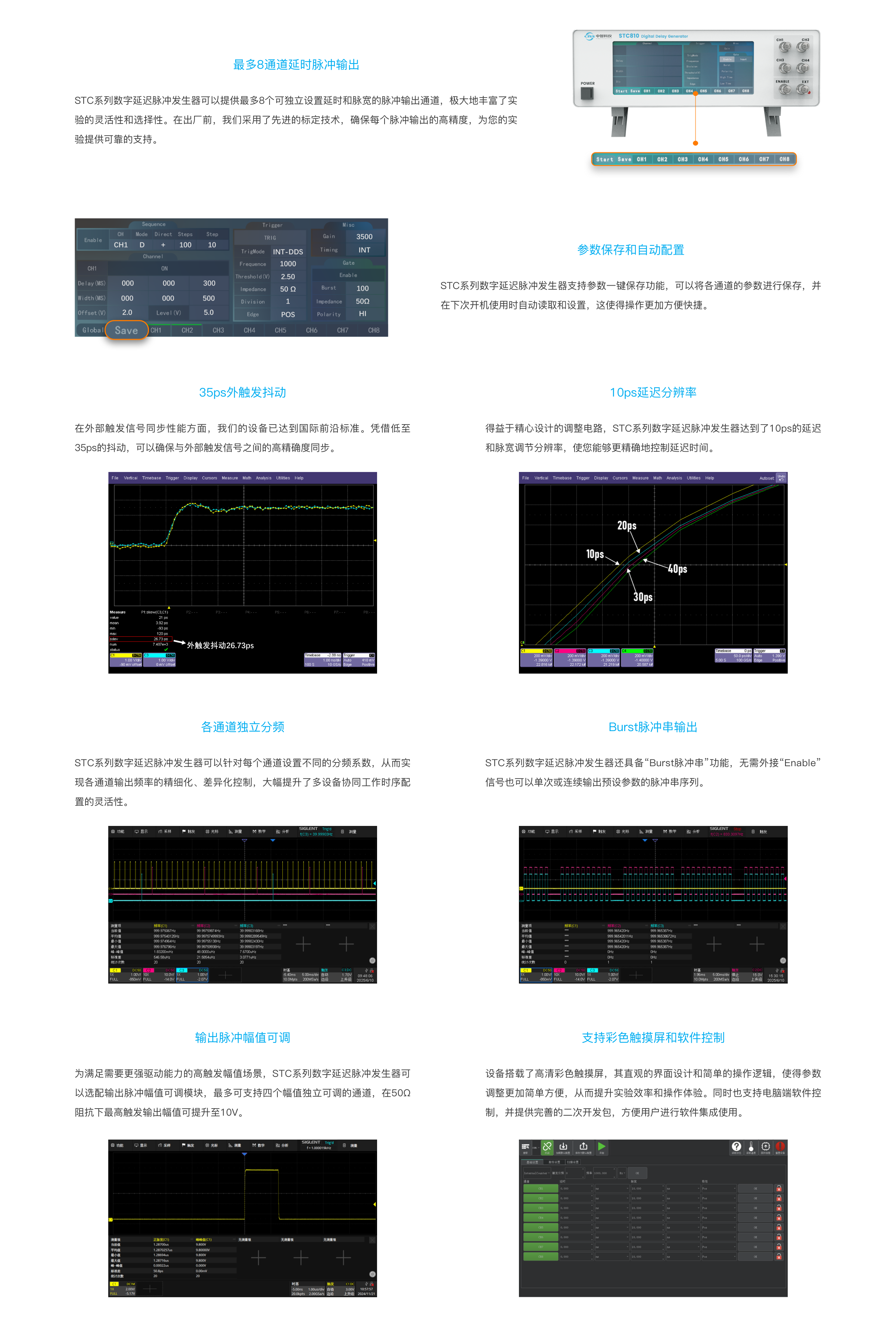

特征及优势 Features and advantages
最多8通道延时脉冲输出
STC系列数字延迟脉冲发生器可以提供最多8个可独立设置延时和脉宽的脉冲输出通道，极大地丰富了实验的灵活性和选择性。在出厂前，我们采用了先进的标定技术，确保每个脉冲输出的高精度，为您的实验提供可靠的支持。

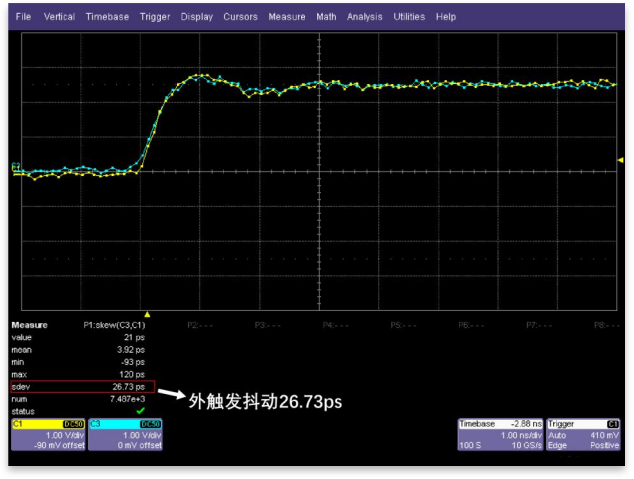

35ps外触发抖动
在外部触发信号同步性能方面，我们的设备已达到国际前沿标准。凭借低至35ps的抖动，可以确保与外部触发信号之间的高精确度同步。

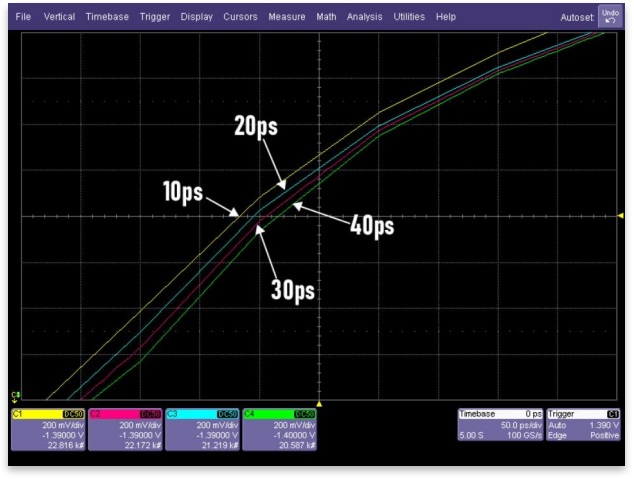

10ps延迟精度
得益于精心设计的调整电路，STC系列数字延迟脉冲发生器达到了10ps的延迟和脉宽调节步进，使您能够更精确地控制延迟时间。

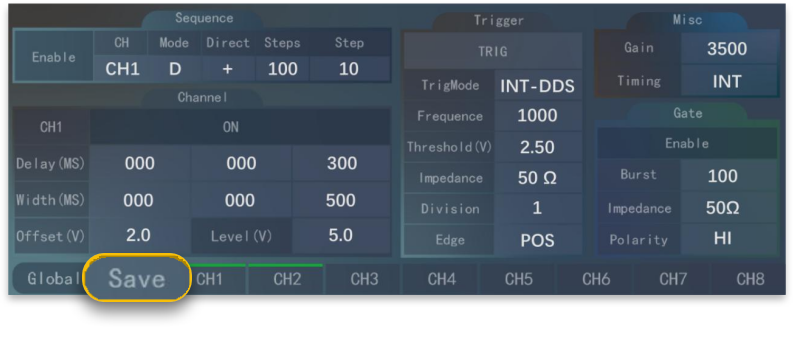

参数保存和自动配置
STC系列数字延迟脉冲发生器支持参数一键保存功能，可以将各通道的参数进行保存，并在下次开机使用时自动读取和设置，这使得操作更加方便快捷。
输出脉冲幅值可调
为满足需要更强驱动能力的高触发幅值场景，STC系列数字延迟脉冲发生器可以选配输出脉冲幅值可调模块，最多可支持四个幅值独立可调的通道，在50Q阻抗下最高触发输出幅值可提升至10V。

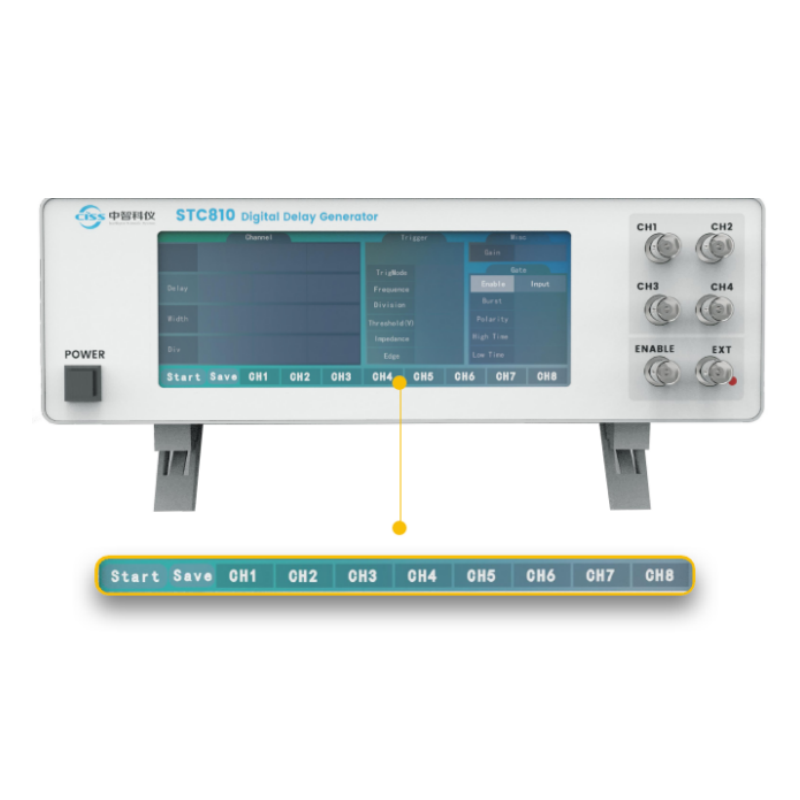

支持彩色触摸屏和软件控制
设备搭载了高清彩色触摸屏，其直观的界面设计和简单的操作逻辑，使得参数调整更加简单方便，从而提升实验效率和操作体验。同时也支持电脑端软件控制，并提供完善的二次开发包，方便用户进行软件集成使用。
产品参数 Product parameter
|
型号
|
STC410-B
|
STC410-A
|
STC810-B
|
STC810-A
|
|
通道数
|
4
|
4
|
8
|
8
|
|
输出脉冲幅值
|
输出脉冲幅值
|
3.5~10V可调
|
5V
|
CH1-CH4:5V
CH5~CH8:3.5~10V可调
|
|
延时范围
|
0-10s，步距10pS
|
|||
|
门宽范围
|
2ns-10s，步距10ps
|
|||
|
外触发抖动
|
<35pS RMS(典型值)，50psRMS(最大值)
|
|||
|
上升/下降时间
|
<1ns(典型值)
|
|||
|
内触发频率
|
0-10MHZ
|
|||
|
外触发频率
|
0~125MHz
|
|||
|
外触发电平
|
0.25-3.3V(阻抗50Q/10kQ)
|
|||
|
外触发沿
|
上升沿/下降沿
|
|||
|
极性
|
正极性或负极性可编程
|
|||
|
插入延迟
|
70ns(典型值)
|
|||
|
Enable
|
(阻抗50Ω和500Q可编程)逻辑低:-0.3Vmin，+0.7Vmax;逻辑高:+2Vmin，+5Vmax
|
|||
|
Enable输入
|
使能脉冲信号在高电平或低电平情况下输出
|
|||
|
RS232
|
RS232与PC通讯（可定制USB2.0）
|
|||
|
触摸屏尺寸
|
6.8寸1280*480分辨率，支持触摸
|
|||
|
Clock
|
10MHz时钟信号，可设置为输入接收外部时钟源，也可设置为输出，用于同步外部设备
|
|||
|
Burst
|
可设置输出脉冲个数N，配合ENABLE使用
|
|||
|
控制方式
|
1.触摸屏控制;2.上位机软件控制
|
|||
|
接口类型
|
BNC
|
|||
|
重量
|
3.4 kg
|
|||
|

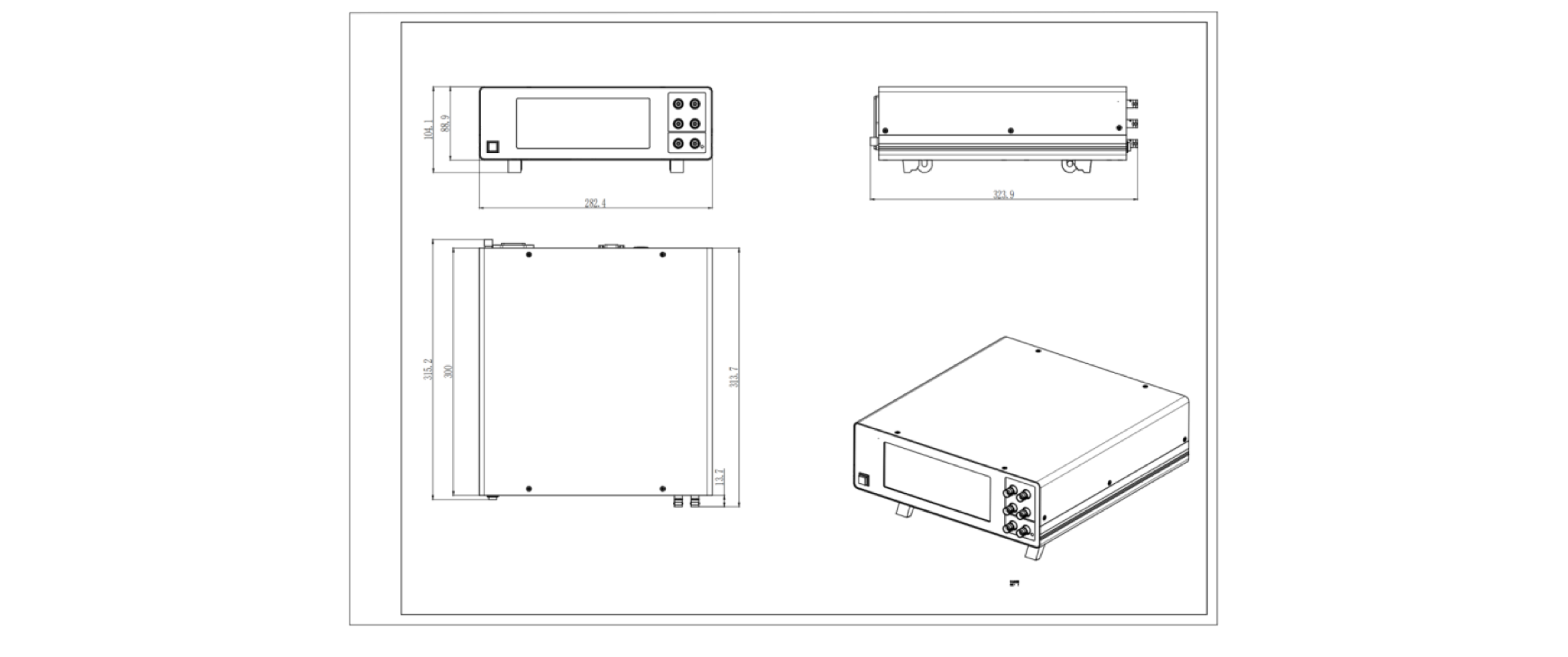

尺寸
|
324mm*283mm*89mm
|
|||
应用 Application
1.光学测量 2.量子信息处理 3.仪器触发与同步 4.激光器同步 5.超声波测量 6.量子精密测量 7.时钟同步 8.微观磁共振
9.时间分辨成像和光谱 10.激光雷达 11.量子计算 12.医学成像 13.高速成像
