TRC440 超大靶面像增强相机
● 40mm像增强器
● 3200*2200分辨率
● 20幅/秒帧频
● 3ns光学门宽
● 10ps精度同步时序控制
● 3200*2200分辨率
● 20幅/秒帧频
● 3ns光学门宽
● 10ps精度同步时序控制
产品介绍 Product introduction

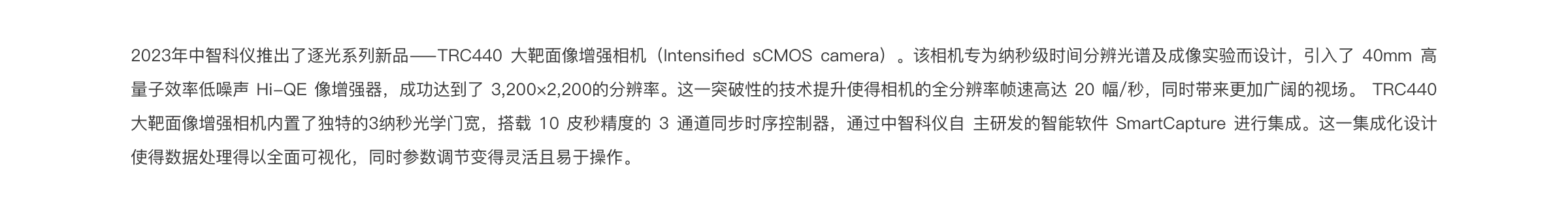

2023 年中智科仪推出了逐光®系列新品⸺TRC440 大靶面像增强相机（Intensified sCMOS camera）。该相机专为纳秒级时间分辨光谱及成像实验而设计，引入了 40mm 高量子效率低噪声 Hi-QE 像增强器，成功达到了了 3,200×2,200的分辨率。这一突破性的技术提升使得相机的全分辨率帧速高达 20 幅/秒，同时带来更加广阔的视场。 TRC440 大靶面像增强相机内置了独特的3纳秒光学门宽，搭载 10 皮秒精度的 3 通道同步时序控制器，通过中智科仪自 主研发的智能软件 SmartCapture 进行集成。这一集成化设计使得数据处理得以全面可视化，同时参数调节变得灵活且易于操作。
特征及优势 Product specification
|
40mm像增强器
|
相较于传统的18mm像增强器，TRC440 采用40mm高量子效率低噪声Hi-QE像增 强器，极大地扩展了成像视野，达到传统 型号的4倍大小
|
|
3纳秒光学门宽
|
借助独特的3纳秒光学门宽技术，能够以 纳秒级精度捕捉瞬态现象，并显著降低背 景噪声
|
|
20幅/秒帧频@ 3,200*2,200分辨率
|
在3,200×2,200分辨率下高达20幅/秒帧 频工作，以更快的速度记录瞬态现象
|
|
内置3通道同步 时序控制器
|
搭载10皮秒精度的3通道同步时序控制 器，为3通道独立同步/延时输出提供了支 持
|
|
零噪声探测技术
|
充分利用荧光屏的发光特性，通过区分图 像中的计数来源，完全消除sCMOS的噪 声，实现高性能探测
|
|
快门重复频率 高达300KHz
|
高达300KHz的快门重复频率使之能够与 高重复频率激光器同步工作，提供更高的 信噪比
|
|
光纤锥耦合技术
|
采用光纤锥耦合技术，实现更高的光通 量，同时消除了光晕现象
|
|
先进的Hi-QE 光阴极技术
|
在紫外至近红外范围内选择高量子效率 阴极，从而大幅度提升信噪比
|
|
Windows及 Linux SDK支持
|
配备成熟的跨平台软件开发套件，支持全 功能二次开发，为用户提供更大的灵活性 和定制化选项
|
产品参数 Product parameter
| sCMOS | ||
|---|---|---|
| 分辨率 | 3,200*2,200 | |
| 像素尺寸 | 4.5um | |
| 量子效率 | >70%@525nm | |
| 有效探测面积 | 14.4mm*9.79mm | |
| 采集帧频 | 20fps@3200*2200 | |
| 电子快门 | 全局 | |
| 前置增益 | 0-24dB | |
| 读出模式 | 高灵敏度模式 | 高动态范围模式 |
| 增益(e-/ADU) | 2.652 | 6.083 |
| 满阱容量(e-) | 10864 | 24749 |
| 读出噪声（e-） | 1.9 | 5 |
| 同步时序控制器 | |
|---|---|
| 工作模式 | 内触发，外触发高频，外触发低频，随机触发，连续 |
| 同步接口 | 外触发输入*1，触发输出*3，快速触发*1，曝光信号输出*1 |
| 外触发输入 | 最大触发频率125MHz，支持任意分频；触发阈值0.3V-3.3V可设置；输入阻抗50欧/10K欧可设置；最小触发宽度2ns；触发抖动<35ps |
| 同步触发输出 | A、B、C三通道；输出幅值5V，内阻50欧；输出脉冲宽度2ns-10s，最小调整步距10ps |
| 外触发延迟 | <110ns@3ns快门驱动 |
| 内触发频率 | 0-16MHz |
| 像增强器 | ||
|---|---|---|
| 光阴极 | HotS20 | Hi-QE Blue |
| 量子效率 | >16%@510nm | >30%@250-400nm |
| 等效背景噪声（EBI） | <0.25 μlx | <0.25 μlx |
| 波段范围 | 200nm-900nm | 185-700nm |
| 有效尺寸 | Ø40mm | |
| 光锥耦合比例 | 2.2:1 | |
| 增益（典型值） | >7000 Photons/Photon@1MCP; | |
| 分辨率 | 28-37lp/mm | |
| 荧光屏 | P43 | |
| 最短光学快门 | 3ns | |
| 快门驱动方式 | 高速电学脉冲驱动；-200V（开）/+50V（关） | |
| 快门重复频率 | 连续-300KHz | |
应用 Application
1.燃烧诊断 2.激光距离选通成像 3.等离子体研究 4.量子关联成像 5.激光诱导击穿光谱
6.时间门控拉曼光谱 7.时间分辨荧光光谱
