如何选择像增强器

像增强器一般会与相机进行联用，使用高增益的像增强器，微弱光信号倍增后强度更高，使相机在更高灵敏度、更短曝光时间、更高帧速下进行工作。我们应该如何选择高速图像增强模块呢？

高速图像增强模块主要由光阴极、MCP、荧光屏、门控模块、高精度数字延时器组成，他的主要功能是光学增益及纳秒级快门，不同型号的高速图像增强模块功能不同，选择高速图像增强模块时，首先要明确以下问题：

1.是否需要纳秒级光学快门？

高速图像增强模块具有500ps、3ns光学快门及常开三种型号。根究实验需求选择。

2.测量光学信号的波段？

根据测试波段选择光阴极

3.光信号强度？

单层MCP的像增强器和双层MCP的高速图像增强器增益不同，需要根据光信号强度来选择。

4.相机拍摄帧速？

针对不同相机拍摄帧速需求，选择适配荧光屏类型。

5.相机接口型号？

明确高速图像增强模块后面联用的相机的镜头接口型号以适配。

6.光学镜头接口型号？

明确高速图像增强模块镜头接口型号以适配

根据上述问题，我们来进行选择：

1.是否需要纳秒级光学快门？

高速图像增强模块一般与高速相机联用，高速相机一般情况下曝光时间是1us，如需要更短的光学快门，如500ps或3ns光学快门，可通过高速图像增强模块来实现。高速图像增强模块具有500ps、3ns光学快门及常开三种型号，如需500ps或3ns光学快门，则需配置门控单元及高精度数字延时器，如需配置常开型号，则无需配置门控单元及高精度数字延时器。

2.测量光学信号的波段？

光阴极由光电转换材料制成，可以把进入像增强器的光子转换为电子。光阴极量子效率决定了光阴极把光子转换成电子的能力，转换电子的能力越强，原始光信号越多，像增强器的总体增益越高。不同光阴极光谱响应波段不同，选择像增强器时，首先要根据测试波段来选择光阴极。如探测波段为紫外波段，可选择Hi-QE blue和Hi-QE UV光阴极，该光阴极在200-400nm都具有较高量子效率，可达32%。如探测波段为近红外波段可选择GaAs光阴极，在近红外波段GaAs光阴极的量子效率可达37%。

光阴极量子曲线

3.光信号强度？

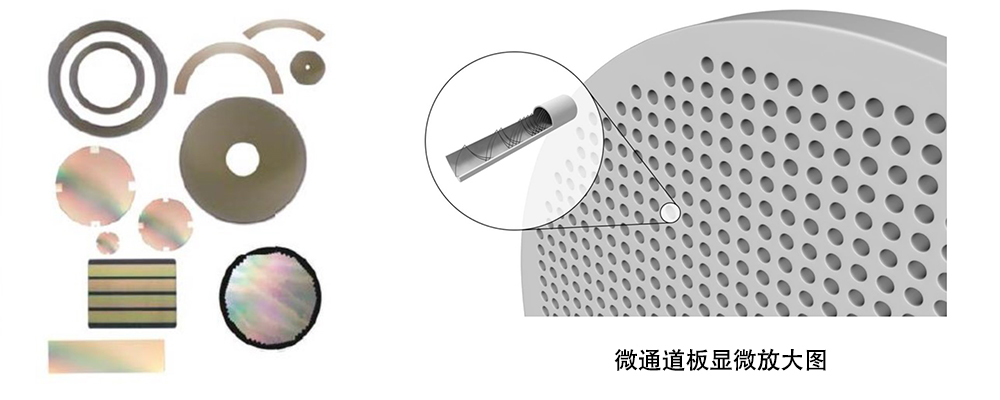

微通道板（MCP）是像增强器的主要增益器件，分为单层或双层，内置单层MCP的高速图像增强模块可满足绝大部分是实验的增益需求，内置双层MCP像增强器的增益能力相比单层MCP更高，适用于弱光探测实验，如单光子计数及单光子级探测应用。

4.相机拍摄帧速需求？

荧光屏是一种电光转换器件，常用的型号有P43和P46两种。P43型电光转换效率高（20ph/e^-/kV），适用于500帧/秒以下的拍摄，P46电光转换效率低一些（6ph/e^-/kV），适用于500帧/秒以上的拍摄。选择荧光屏型号时，需根据拍摄帧速进行选择。如帧速小于500帧/秒，尽量选择P43荧光屏，因电光转换效率越高，像增强器总体增益越高。
